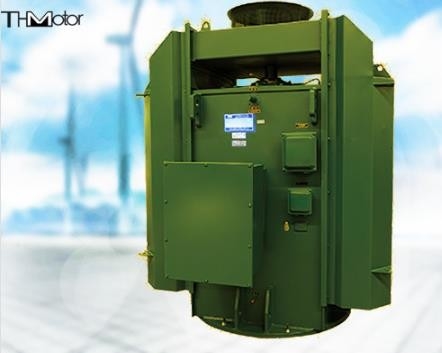

TL 수직 AC 동기 모터 12000kw 3 Hp 물 펌프 모터 IP54

TL 수직 동기 전동기는 하수 처리장에서 수직 워터 펌프를 구동합니다

모델 설명
T-------동기 전동기
TK-------공기 압축기용 동기 전동기
TL------수직 동기 전동기
TKK-----공기-공기 냉각기 포함 동기 전동기
TM-----볼 밀용 동기 전동기
TKS------공기-물 냉각기 포함 동기 전동기

구조 설명
동기 전동기는 다양한 구조를 가지고 있습니다. 일반적인 이중 베어링 시트 구조 외에도 전체 서스펜션, 샤프트리스, 베어링 시트리스 구조, 반 서스펜션, 단일 베어링 시트 구조가 있습니다. 가동자 구조; 보호 덮개가 있는 집전 링, 정압 통풍 안전 구조; 원형 및 박스형 구조, 베어링은 양축 추력을 견딜 수 있으며 전진 및 후진으로 작동할 수 있습니다. 자체 통풍 냉각, 수평 및 수직 설치; 슬립 링 및 브러시가 있는 사이리스터 여자 구조, 브러시리스 여자 구조도 있습니다. 전압 레벨은 380V, 3kV, 6kV, 10kV 등입니다. 모터 보호 유형에는 IP00에서 IP54까지 다양한 보호 유형이 있습니다.
동기 전동기의 프레임, 엔드 커버 및 바닥판은 모두 강판으로 제작되었습니다. 고정자와 베어링 모두 온도 측정 요소가 장착되어 있어 모터의 온도를 모니터링할 수 있습니다. 회전자는 돌극형 자극을 채택합니다. 팬은 요크의 양쪽 끝에 설치됩니다. 냉각 공기는 양쪽 끝의 엔드 캡에서 들어와 회전자 코어로 들어가 고정자 방사형 통풍 슬롯을 통해 기계 베이스의 공기 배출구로 빠져나갑니다. 냉각 효과가 좋습니다. 덕트, 반 덕트 통풍, 공기-물 냉각 및 공기-공기 냉각 유형도 있습니다. 베어링에는 엔드 커버 슬라이딩 베어링, 시트 슬라이딩 베어링(압력 오일 순환 냉각) 및 엔드 커버 롤링 베어링(그리스 윤활 등)이 포함됩니다.

TL 시리즈 수직 동기 전동기는 주로 다양한 수직 워터 펌프를 구동하는 데 사용되며 수자원 보존, 도시 배수 및 급수, 하수 처리 및 기타 분야에서 널리 사용됩니다. 남북 수자원 전환 프로젝트, 양쯔강에서 화이허강으로의 전환 등과 같은 국가 주요 민생 프로젝트에 널리 사용됩니다. 또한 인도, 우즈베키스탄 등으로 수출되어 물 이송 프로젝트의 펌핑 스테이션에 장착됩니다.
· 국내 선도 제품 기술
·모터 용량 400kW～40000kW
극수: 12극 ~ 80극
속도: 75～500r/min
정격 전압: 6kV, 10kV, 11kV
