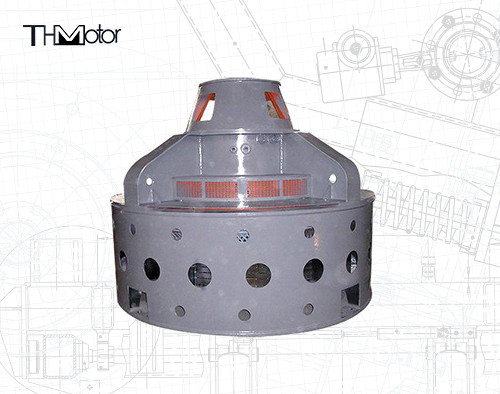

수직 동기 전동기 12000kw TL 3마력 워터 펌프 모터

TL 수직 동기 모터 하수 처리에서 수직 워터 펌프를 구동

제품 개요

모델 설명
t ------- 동기 모터
TK ------- 공기 압축기를위한 동기 모터
TL ------ 수직 동기 모터
TKK ----- 공기 공기 냉각기와 동기 모터
TM ---- Ball Mill의 동기 모터
TKS ------ 공기수 냉각기 동기 모터

구조 설명
동기 모터는 다양한 구조를 가지고 있습니다. 일반적인 이중 베어링 시트 구조 외에도 전체 서스펜션, 샤프트가없는, 베어링 좌석 구조, 하프 서스펜션, 단일 베어링 시트 구조도 있습니다. 움직일 수있는 고정자 구조; 보호 커버, 양압-환기 안전 구조를 갖는 수집기 링; 둥근 및 상자 유형 구조, 베어링은 이축 추력을 견딜 수 있으며 앞으로 나아갈 수 있습니다. 자체 환기 냉각, 수평 및 수직 설치; 슬립 링과 브러시가있는 갑상선 여기 구조, 브러시리스 여기 구조도 있습니다. 전압 레벨은 380V, 3KV, 6kV, 10kV 등입니다. 모터 보호 유형에는 IP00에서 IP54까지 다양한 보호 유형이 있습니다.
동기 모터의 프레임, 끝 덮개 및 하단 플레이트는 모두 강판으로 만들어졌습니다. 고정자와 베어링에는 온도 측정 요소가 장착되어있어 모터의 온도를 모니터링 할 수 있습니다. 로터는 단단한 극 형 자기 극을 채택합니다. 팬은 멍에의 양쪽 끝에 설치됩니다. 냉각 공기는 양쪽 끝의 엔드 캡에서 들어가서 로터 코어로 들어가고 고정자 방사형 환기 슬롯을 통해 기계베이스의 공기 콘센트로 빠져 나옵니다. 냉각 효과가 좋습니다. 또한 덕트, 반 덕트 환기, 공기 냉각 및 공기 방송 냉각 유형이 있습니다. 베어링에는 엔드 커버 슬라이딩 베어링, 시트 슬라이딩 베어링 (압력 오일 순환 냉각) 및 엔드 커버 롤링 베어링 (그리스 윤활 등)이 포함됩니다.

TL 시리즈 수직 동기 모터는 주로 다양한 수직 워터 펌프를 구동하는 데 사용되며 수자원, 시립 배수 및 물 공급, 하수 처리 및 기타 필드에서 널리 사용됩니다. 그것은 남쪽에서 북한 물 전환 프로젝트, 양트 츠 강을 후아 헤 강의 전환 등과 같은 국가 주요 생계 프로젝트에서 널리 사용됩니다. 또한 인도, 우즈베키스탄 등으로 수출되며 물 전달 프로젝트의 펌핑 스테이션에 장착되어 있습니다.
· 국내 주요 제품 기술
· 모터 용량 400kW ～ 40000kW
극의 수 : 12 ~ 80 극
속도 : 75 ～ 500r/분
정격 전압 : 6kv, 10kv, 11kv
