원래 장소: | 중국 |
브랜드 이름: | THMotor |
인증: | CE |
모델 번호: | T 7000 |
최소 주문 수량: | 1SET |
---|---|
가격: | USD 20000-100000 |
포장 세부 사항: | 내항성이 있는 포장 |
배달 시간: | 70 일 |
공급 능력: | 100SET/YEAR |
제품 이름: | 채굴 공장을위한 TDMK AC 동기식 모터는 가역적 모터 | 파워 레인지: | 1000-12000kw |
---|---|---|---|
전압: | 3kv-11kv | 속도 범위: | 1000rpm-1500rpm |
막대기: | 4,6 | 빈도: | 50 hz,60hz |
냉각 방법: | IC37,IC81W | IP 비율: | IP44,IP54,IP55 |
강조하다: | TDMK 가역 동기 전동기,TDMK 모터 IP55,TDMK AC 가역 동기 전동기 |

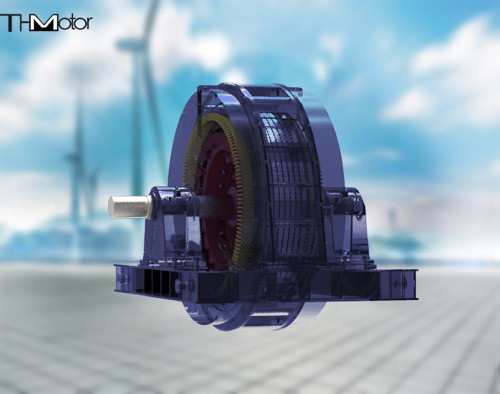

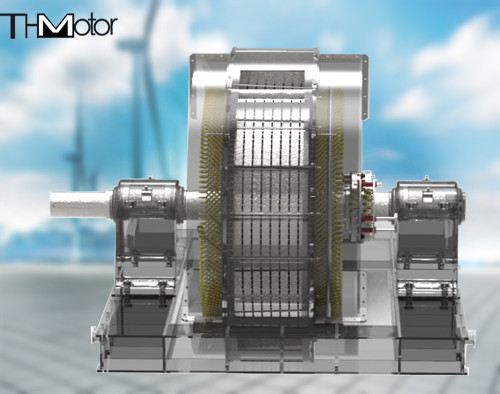

TDMK 광산 밀용 가역 동기 전동기
제품명: | TDMK 광산 밀용 가역 동기 전동기 | 출력 범위: | 1000-12000kw |
---|---|---|---|
전압: | 3kv-11kv | 속도 범위: | 1000rpm-1500rpm |
극수: | 4,6 | 주파수: | 50hz,60hz |
냉각 방식: | IC37,IC81W | IP 등급: | IP44,IP54,IP55 |
TDMK(TM) 광산 밀용 삼상 동기 전동기는 압연 밀을 위해 특별히 설계되었습니다. 시동 방식은 전압 시동입니다. 전력망 용량이 부족한 경우, 시동을 위해 전압을 적절하게 낮출 수 있습니다. 제조는 GB755 "회전 전기 기계의 기본 기술 요구 사항" 및 JB8/DQ3449 "TK 시리즈 대형 삼상 동기 전동기의 기술 조건"을 준수합니다.
TDMK(TM) 광산 밀용 삼상 동기 전동기는 해발 1000m 이하 및 냉각 매체 온도 40도 이하에 적합합니다. 이 시리즈 전동기의 정격 전압은 6000V이며, 사용자 요구 사항에 따라 3000V 및 10000V도 제공할 수 있습니다. 허용 전압 편차 범위는 +5%이며, 정격 전력 주파수는 50Hz이고, 정격 역률은 0.9 (선행)입니다.
TDMK(TM) 광산 밀용 삼상 동기 전동기는 원통형 샤프트 연장 단부를 가지며, 회전 방향은 표시에 지정된 방향으로 회전해야 합니다. 회전 방향은 일반적으로 집전 링 단부에서 볼 때 시계 반대 방향입니다. 시계 방향. 전동기와 밀이 커플링으로 연결될 때, 전동기 샤프트 연장은 외부 반경 방향 힘 또는 축 방향 힘을 견딜 수 없습니다.
TDMK(TM) 광산 밀용 삼상 동기 전동기 여자 시스템은 사이리스터 여자 장치를 채택합니다. 전동기는 전압 직접 시동을 허용합니다. 사용자의 전력망이 전압 직접 시동을 허용하지 않는 경우, 감압 시동도 사용할 수 있습니다. 이 경우, 전동기의 시동 전류는 단자 전압에 비례하여 감소하고, 시동 토크는 단자 전압의 제곱에 비례하여 감소합니다. 고정자 리드선: U1, VI, W1, U2, V2, W2의 여섯 개의 리드선이 있으며, 프레임 하단의 클립에 고전압 고무 케이블을 사용하여 연결하고, 필요에 따라 배선용 정션 박스로 만들 수도 있습니다.
TDMK(TM) 광산 밀용 삼상 동기 전동기의 환기 방식은 개방형 자연 환기 방식이거나 완전 밀폐형 덕트 환기 방식으로 만들 수 있습니다.
프레임: 강판으로 용접되며, 프레임의 하단은 전동기의 출구 단부입니다.
고정자: 고정자 코어는 0.5mm 두께의 저손실 규소 강판으로 펀칭 및 부채꼴로 적층됩니다. 코어 세그먼트는 공기 덕트로 분리됩니다. 권선은 이중 적층 단거리 코일로 형성되며, B급 절연 또는 F급 절연을 사용합니다. 온도 상승은 B 레벨에 따라 평가되어 수명 연장에 도움이 됩니다. 권선 단부는 안정적으로 고정 및 결합되며, 진공 압력 침투 용매 무함유 페인트 공정으로 처리됩니다. 내전압 시험을 통해 전동기는 우수하고 신뢰할 수 있는 절연 성능, 우수한 기계적 강도 및 강력한 내습성을 갖습니다.
회전자: 자극은 강판에서 펀칭되어 자극 코일과 함께 회전자 요크에 장착됩니다. 자극 코일은 B급 또는 F급 절연입니다. 사용자가 공압 클러치를 채택하는 경우, 사용자 요구 사항에 따라 샤프트 설계 또는 샤프트 펀칭 형식을 선택할 수 있습니다.
TDMK 시리즈 전동기는 주로 광산 밀에 사용되는 대형 AC 삼상 동기 전동기를 구동하는 데 사용되며, 주로 그리드형 볼 밀, 로드 밀, 석탄 밀 등을 구동하는 데 사용됩니다.
담당자: Chongqing sales team
전화 번호: +8613251285880
