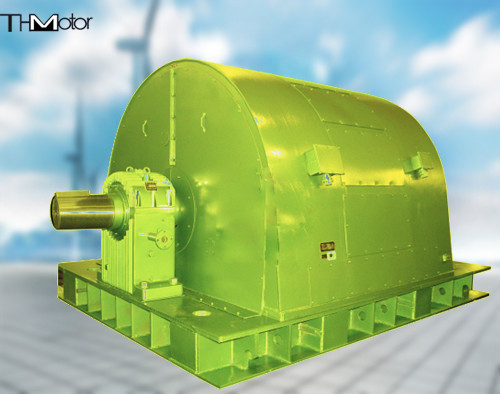

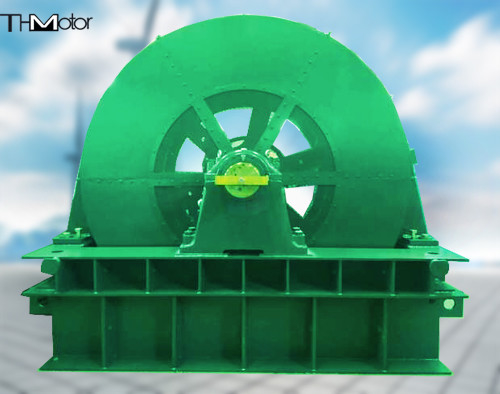

엔지니어링 펌프 산업 송풍기 AC 동기 전동기 20000KW

T3000 AC 동기 전동기 (엔지니어링 펌프 및 대형 산업용 송풍기용)

출력 범위: 1000kW ~ 20000KW
극수: 4~24. 특수 요구 사항에 따라 설계 가능.
정격 전압: 3000V, 6000V, 10000V 등
기술적 특징: 역률 조정 가능, 정속, 유지 보수 용이.
적용 분야: 야금, 석유, 화학, 전력, 수자원 등 산업에서 팬, 펌프, 압축기 등 대형 일반 장비 구동.

동기 전동기는 다양한 구조를 가지고 있습니다. 일반적인 이중 베어링 시트 구조 외에도 전체 서스펜션, 샤프트리스, 베어링 시트리스 구조, 반 서스펜션, 단일 베어링 시트 구조가 있습니다. 가동자 구조; 보호 덮개가 있는 집전 링, 정압 통풍 안전 구조; 원형 및 박스형 구조, 베어링은 양축 추력을 견딜 수 있으며 전진 및 후진 운전이 가능합니다. 자체 통풍 냉각, 수평 및 수직 설치; 슬립 링 및 브러시가 있는 사이리스터 여자 구조, 브러시리스 여자 구조도 있습니다. 전압 레벨은 380V, 3kV, 6kV, 10kV 등입니다. 모터 보호 유형은 IP00에서 IP54까지 다양한 보호 유형을 가지고 있습니다.
동기 전동기의 프레임, 엔드 커버 및 바닥판은 모두 강판으로 제작되었습니다. 고정자 및 베어링 모두 온도 측정 요소가 장착되어 모터의 온도를 모니터링할 수 있습니다. 회전자는 돌극형 자극을 채택합니다. 팬은 요크의 양쪽 끝에 설치됩니다. 냉각 공기는 양쪽 끝의 엔드 캡에서 들어와 회전자 코어로 들어가 고정자 방사형 통풍 슬롯을 통해 기계 베이스의 공기 배출구로 빠져나갑니다. 냉각 효과가 좋습니다. 덕트, 반 덕트 통풍, 공기-수 냉각 및 공기-공기 냉각 유형도 있습니다. 베어링에는 엔드 커버 슬라이딩 베어링, 시트 슬라이딩 베어링 (압력 오일 순환 냉각) 및 엔드 커버 롤링 베어링 (그리스 윤활 등)이 포함됩니다.

모델 설명
T-------동기 전동기
TK-------공기 압축기용 동기 전동기
TL------수직 동기 전동기
TKK-----공기-공기 냉각기가 있는 동기 전동기
TM-----볼 밀용 동기 전동기
TKS------공기-수 냉각기가 있는 동기 전동기
