대규모 300r/Min TMW 붓을 쓸 필요가 없는 동기 전동기 10 KV IEC GB

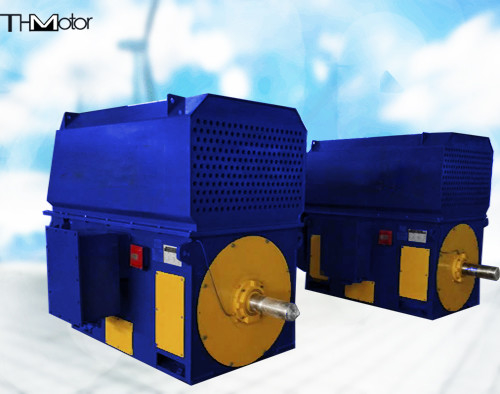

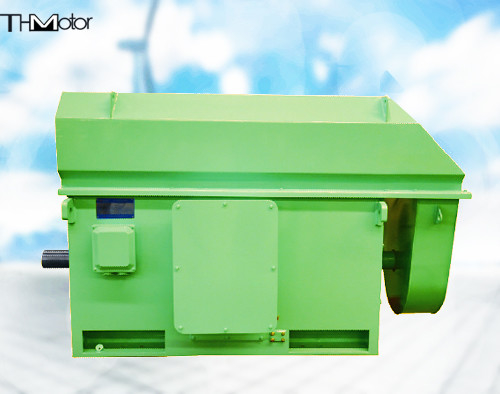

TMW 500-36/2600 10KV 붓을 쓸 필요가 없는 동기 전동기

마이닝 공장을 위한 대규모 AC 3상 동기 모터의 TDMK(TMW) 일련은 마이닝 공장을 위한 대규모 3상 에이 동기 모터를 위한 JB/T1473-2000 기술 상태와 같은 국가 표준에 따릅니다. 이 일련의 모터는 강철판 용접 구조체를 채택하고 배기 모드가 열린 자연 환기이고, 또한 완전히 둘러싸인 덕트 배기 모드로 만들어질 수 있습니다. 모터와 공장은 축방향 힘과 반경 방향 하중이 아니라 단지 토크를 지니는 결합으로 연결됩니다. 그것은 큰 적재량으로 시작하는 것에게 도움이 된 공기 클러치 커플링을 사용한다고 추천받습니다. 착좌식 미끄럼 베어링은 일반적으로 특정 구조와 하중에 따라서, 오일 링 구조 또는 복합 주유 (가는 오일 스테이션으로) 구조물을 채택합니다. 자리 유형 베어링은 축전류의 세대를 방지하기 위해 중앙에 절연성 뒷받침 판과 밑창판에 설치됩니다.
이 일련의 제품은 넓게 탄광 볼 밀, 로드밀, 미분탄기, 기타 등등의 전송에서 사용됩니다.

TDMK(TMW) 시리즈 TDMK500-36/2600 10KV 원동기 특징
모터는 수평선상입니다.
원통형 샤프트 확대, (키 없이) 그림의 다른 형태는 선택적입니다.
플레이트 용접 토대, 선택적 박스 유형 베이스.
미끄럼 베어링 (말 덮개형 또는 착좌식), 화합물 주유 (또는 화합물 주유 + 고압 오일 톱을) 채택하세요.
슬립 링은 비샤프트 확장 단부에 태도 밖에 위치하고 회전축의 마지막에 있는 부호기 설치 위치가 있습니다. 슬립 링 덮개는 끝 카버에 고정됩니다.
샤프트 확장 단부로부터 보여져 주요 접속 배선함과 측정 접속 배선함과 히터 와이어링은 기계 베이스 (또는 사용자 요구에 따른 왼쪽)에서 오른쪽에 위치합니다.
냉각 Fan과 공기 물 냉각기는 박스-타입 프레임의 상부 (또는 옆에) 설치됩니다.
증가하는 하부판과 기초 볼트로 증가하는 하부판과 기초 볼트로 선택적 명령 계약은 특수 지침을 필요로 합니다.
