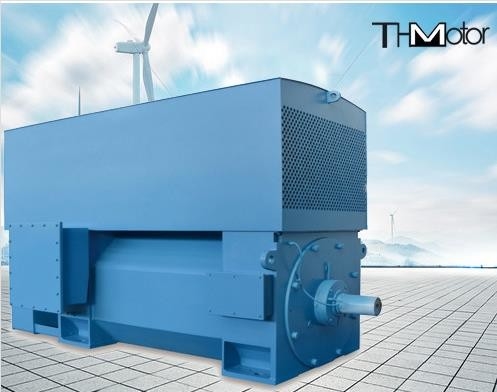

400 내지 6000 kw 고전압 교류 전동기 IP23 전기 유도 모터

IP23 IP54 IP55 전기 감응작용 회전 강철을 위한 고전압 AC 모터

제품 개요

Y. YKS 및 YKK 시리즈 중형 고전압 3상 비동기 모터(프레임 번호 355-630)의 전력 등급, 전기 성능, 설치 치수 및 공차는 국가 표준 gb755 회전 모터 등급 및 성능을 준수하며, International Electrotechnical Commission Standard iec34-1 회전 모터 등급 및 성능, 기계 산업 표준 jb/t7593,jb/t10315.1, jb/t10315.2 등

gb4942.1 및 iec34-5에 따르면 이 모터 시리즈의 인클로저 보호 등급은 각각 IP23, ipw24, IP44 및 IP54를 포함합니다. IP23 모터는 사용자 요구 사항에 따라 IP44(파이프 환기)로 만들 수 있습니다. 사용자가 다른 보호 등급을 필요로 하는 경우, 그들은 따로따로 공급될 수 있습니다

이 모터 시리즈의 냉각 방법은 gb/t1993에 따른 ic01, ic611 및 ic81w이며 회전 전기 기계에 대한 iec34-6 냉각 방법입니다. 사용자가 다른 냉각 방법이 필요한 경우 별도로 공급할 수 있습니다.

이 모터 시리즈의 구조 및 설치 유형은 gb997 및 iec34-7 <모터 구조 및 설치 유형 코드>를 준수하는 IMB3(발이 있는 수평)입니다.

1, 조직 설명

모터베이스는 강판으로 용접되고 전체 사각형 상자 구조를 채택하여 경량 및 강성이 특징입니다. 고정자는 외부 프레스 장착 구조를 채택하고 고정자 권선은 F 등급 절연을 채택하며 끝은 단단히 묶입니다. .전체 고정자는 진공 압력 함침 무용제 페인트(VPI) 공정을 채택하여 고정자가 전기적 성능과 방습 성능이 우수한 견고한 전체가 됩니다.

로터에는 주조 알루미늄과 구리 스트립의 두 가지 유형이 있습니다.주조 알루미늄 로터는 순수 알루미늄으로 주조됩니다.구리 스트립 회전자는 구리 스트립에 의해 홈에 끼워지고 구리 스트립과 끝

링은 안정적인 용접 프로세스를 채택합니다.

모터 베어링은 롤링 베어링 또는 슬라이딩 베어링일 수 있으며 베어링 보호 등급은 IP54에 따라 설계되어야 합니다. 기계 미끄럼 베어링의 경우 오일 공급 시스템은 일반적으로 사용자가 제공하며 모터의 효율은 관련 표준에 따라 기술 데이터 시트보다 약간 낮습니다. 메인 콘센트 박스는 독일 DIN 표준에 따라 설계되었습니다. , 보호 등급은 IP54입니다.일반적으로 모터의 오른쪽(축 연장 끝에서 볼 때)에 설치되며 사용자의 요구 사항에 따라 왼쪽에도 설치할 수 있습니다.발생함의 콘센트홀은 상하좌우 4방향 전환이 가능 메인 콘센트박스에 별도의 접지장치가 있음

모터는 일반적으로 단일 샤프트 확장이며 샤프트 확장 키는 플랫 키이며 사용자의 요구에 따라 이중 샤프트 확장으로도 만들 수 있습니다.

사용자가 필요한 경우 고정자 권선 및 베어링 온도 측정 요소는 물론 차단을 위한 방습 공간 히터를 설치할 수 있습니다.

제품 사양
