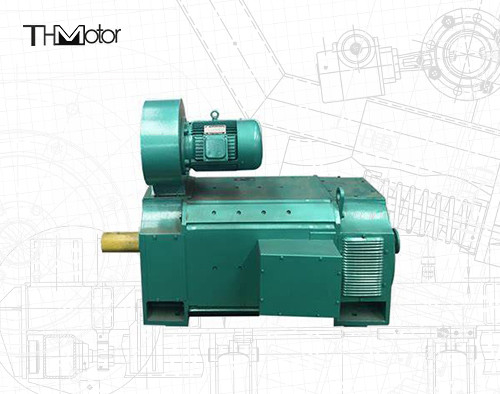

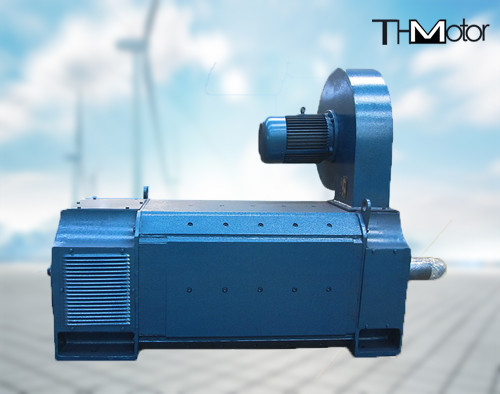

ZSN4 DC 모터 드라이브 시멘트 로타리 킬른 직류 전동기 IC37 IC81W





1특성과 용도:
ZSN4 시리즈 DC 모터는 Z4 DC 모터의 기초와 시멘트 공장의 회전 오븐의 주요 드라이브의 작업 조건에 따라 우리 공장이 개발 한 새로운 제품입니다.
이 시리즈의 모터는 높은 공간 활용과 다각 구조를 채택합니다. 스테터 요크는 라미네이트 유형입니다.직렬기 전원 공급에 적합하며 펄싱 전류 및 급류 변화 (부하 변화) 의 작동 조건에 견딜 수 있습니다.모터의 단열 등급은 F이며 안정적인 단열 성능과 좋은 열 방출을 보장하기 위해 신뢰할 수있는 단열 구조와 浸透 과정이 채택됩니다.시멘트 회전 오븐의 특정 작업 조건에 따라, 그것은 엔진의 시작 모멘트가 등급 모멘트의 2.5 배에 도달 할 수 있도록 설계 및 제조됩니다.가루 통풍의 냉각 방법은 먼지가 많은 혹독한 환경에서 모터의 안전하고 신뢰할 수있는 작동을 보장하기 위해 채택됩니다..
이 모터 시리즈의 외부 설치 차이는 아래쪽 두 개의 모서리 구멍 사이의 축 차원 "B"를 제외하고 국제 표준 IEC72에 적합합니다.
모터 성능:
1엔진은 다음의 사용 조건에서 작동하도록 지정되어야 합니다.
1.1고도는 1000m를 넘지 않아야 합니다.
1.2엔진에 들어가는 냉각 매체의 온도는 40°C를 넘지 않아야 합니다.
1.3엔진은 연속 작업 시스템 (S1) 에 있습니다.
1.4모터 armature 회로와 흥분은 정적 전원 공급에 의해 공급되며 DC 발전기 세트로도 공급 될 수 있습니다.
1.5도관 환기와 냉각을 가진 모터의 경우, 공기 부피와 공기 압력은 다음 표의 요구 사항을 충족해야 합니다.그리고 공기 입구는 모터의 비 교환자 쪽의 끝 뚜?? 에 있습니다..
프레임 크기 공기 부피 (m3/h) 정적 압력 (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2모터 단열 클래스는 F 클래스입니다.
3. 모터 armature의 등급 전압은 440V이며, 400V, 220V 또는 다른 전압은 또한 사용자 요구에 따라 도출 될 수 있습니다: 낮은 armature 전압은 일정한 토크 속도 조절입니다,일정한 앙상트 전류 상태에서, 모터의 최소 속도는 20r / mm에 도달 할 수 있습니다, 이 때 명목 토크는 여전히 유지 될 수 있으며 속도는 안정적입니다.
4. 모터의 등급 흥분 전압은 180V이며 다른 흥분 전압도 도출 할 수 있습니다. 흥분 시스템의 신뢰할 수있는 단열을 보장하기 위해,흥분 회로를 분리할 때, 발화 윙의 양쪽 끝에서 방출 저항이 병렬로 연결되어야합니다. 자기 유발 전력을 방지하기 위해. 발화 전압이 180-220V일 때,그 값은 흥분 와일딩의 추운 저항 값의 약 7 배입니다만약 흥분 전압이 320~370V라면, 그 값은 약 5배입니다.
5기술 데이터 셰이트의 효율 값은 가등급 전력, 가등급 전압 및 가등급 회전에서의 효율이며, 흥분 손실을 포함합니다.그러나 환기 장치에 필요한 전력을 포함하지 않습니다..
6. ZSN4-225 모터는 보상 롤링이 없지만 시리즈 흥분 롤링이 있습니다.
7모터는 지식 표시가있는 단말기가 있습니다.
8이 일련의 모터의 성능은 국가 표준 GB755-87의 요구 사항에 적합합니다; JB6316-92; IEC34-1.

명력: 40kW ~ 355KW
등급 전압: 정상 220V, 400V, 440V, 660V
속도: 750RPM/1000RPM/1500RPM
보호급: IP21S
냉각 방법: IC01/IC06/IC17/IC37
단열계급: F
