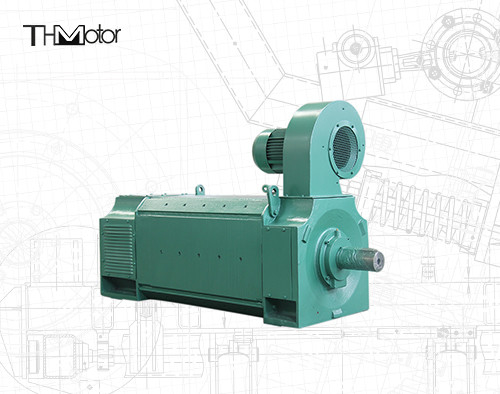

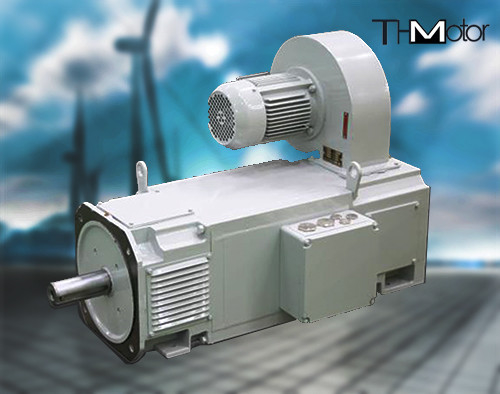

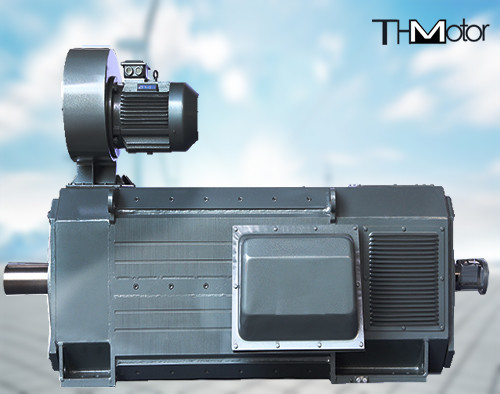

ZFQZ 고전압 DC 모터, 빈번한 시작 브레이킹

ZFQZ 빈번한 기동 및 제동 DC 모터

제품 개요

ZFQZ형 빈번한 기동 및 제동 DC 모터
정격 출력: 30kw - 600KW
정격 전압: 400V, 440V, 660V
정격 속도 280/430/500/600/750/900RPM
보호 등급: IP21S/IP23/IP44
냉각 방식: IC06/IC17/IC37/ICW37A86
절연 등급: F

제품 소개:
ZFQZ 시리즈 DC 모터는 Z4 시리즈 DC 모터를 기반으로 ZZJ-800 시리즈 DC 모터의 주요 기술을 활용하여 당사에서 개발한 일련의 제품입니다. 모터의 관성 모멘트는 ZZJ-800 시리즈 및 ZZJ-900 시리즈의 45%이며, 65%로 빈번한 정방향 및 역방향 회전과 빈번한 기동 및 제동의 가혹한 작업 조건에 적합합니다. 이 모터는 뛰어난 과부하 특성을 가지고 있습니다. 최대 토크 및 기동 토크는 각각 ZZJ-800 시리즈 및 ZZJ-900 시리즈의 112% 및 117%입니다. 모터의 무게는 ZZJ-800 시리즈의 65%에 불과합니다. 국제 표준 IEC34-13 "리프팅 및 야금용 보조 모터에 대한 기술 사양"을 준수합니다. 모터의 외부 치수는 두 발 구멍 사이의 축 방향 치수 "B"를 제외하고 IEC72 국제 표준을 따릅니다. 모터는 베이스 플레이트를 통해 ZZJ-800 및 ZZJ-900 시리즈와 일치하는 주요 설치 치수에 도달할 수 있으며 협상을 통해 제작할 수 있습니다. ZZJ-800 및 ZZJ-900 시리즈에 해당하는 샤프트 연장 크기는 ZZJ-800 및 ZZJ-900 시리즈 제품으로 교체할 수 있습니다.

모터의 냉각 방식 및 외함 보호 등급은 다음과 같습니다:
냉각 방식 단일 파이프 공기 흡입구(IC17); 이중 파이프 공기 흡입구 및 배출구(IC37); 공기-수 냉각기 포함(IC86W)
보호 등급: IP23S; IP44; IP44
2. 모터 설치 형태: 수평 발 설치(1MB3). 모터는 단일 샤프트 연장 또는 이중 샤프트 연장으로 제조할 수 있으며, 단일 샤프트 연장 모터는 비 구동 측에 타코 제너레이터 또는 기타 속도 측정 장치를 장착할 수 있습니다.
3. 사용자가 필요한 경우 서미스터 또는 기타 과열 보호 구성 요소를 모터의 고정자 권선에 내장할 수 있습니다.
4. 콘센트 박스의 위치는 구동 측에서 베이스의 오른쪽에 있으며, 사용자가 필요한 경우 베이스의 왼쪽 또는 위에 있을 수도 있습니다.
