Z4 굴리기는 야금 공업 직류 전동기 1500rpm을 줄이는 금속을 분쇄합니다

야금 공업 굴리기를 위한 Z4 직류 전동기는 공작 기계류를 줄이는 금속을 분쇄합니다

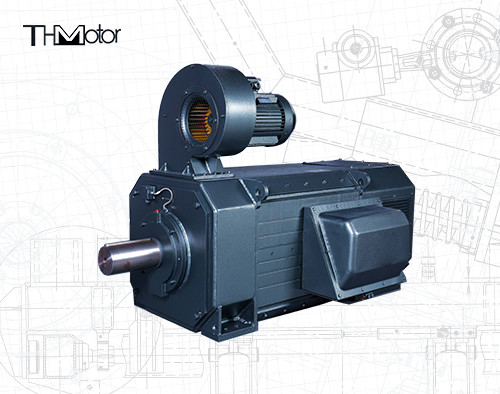

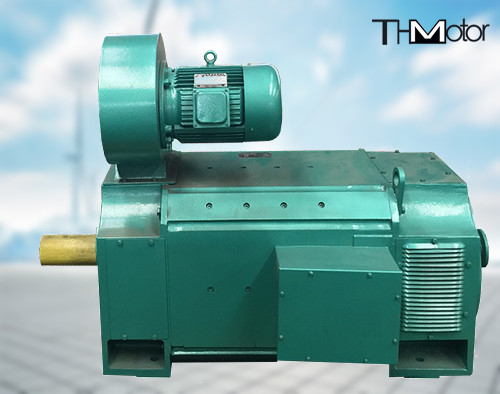

제품 개관

Z4 직권직류전동기는 공장을 회전시키는 야금 공업, 공작 기계류를 줄이는 금속과 같은 다양한 산업 분야에서 넓게 사용될 수 있습니다,

물들고, 인쇄하, 시멘트를 짜, 가소적 압출 성형을 페이퍼제조 기계류, 기타 등등은 끕니다. 다른 사양을 위해, 일정한 모션 자율과 약한 자기를 띤 상향 속도 규제의 더 레인지는 정격 속도의 1.0-3.0 시간에 도달할 수 있고 정토르크가 전기자 전압을 감소시키고 하향 속도 조정률이 20r/min만큼 낮게 있을 수 있습니다.

이 일련의 모터의 외부 설비 면적은 2 피트 홀 사이에 축 차원 '비'을 제외하고 IEC72 국제 기준에 따릅니다.

이 일련의 자동차의 공연과 기술적 요구는 국제 전기 표준 회의 기준, IEC34-1 또는 서독인 국가 표준 DIN57530에 따라 평가받을 수 있습니다.

이 일련의 모터스는 고점유 이용과 다각형의 구조를 채택합니다. 스테이터 요크는 정류기 전원 공급기에 적합한 래미네이트 식이고, 맥동 전류와 빠른 유속 변화 (하중 변화)의 근무 조건에 견딜 수 있습니다. 막대기는 정밀 위치 제어와 그러므로 좋은 교환으로 설치됩니다.

모터의 단열 등급은 Ｆ이고 믿을 만한 절연구조와 함침 공정이 안정적 절연성능과 좋은 방열을 보증하기 위해 채택됩니다.

이 일련의 모터는 작은 사이즈, 좋은 공연, 경량, 고출력 권력, 고효율과 높은 신뢰도의 특성을 가지고, 국제적 고급 레벨의 모터와 경쟁할 수 있습니다.

모터는 3상 완전 제어된 브리지 정류 회로 전원 공급기와 외부 평활 리액터 없이 오랫동안 일할 수 있습니다. 160V의 정격 전압과 모터는 단상 브리지 전원 공급기에 의해 강화됩니다. 이 시각에, 전기자 회로는 맥동 전류를 억누르기 위해 반응 장치에 연결되어야 합니다. 인덕턴스 값은 테이블에 나타납니다.

2. 구조 도입

Z4 직권직류전동기는 정적 정류기에 의해 강화될 때 기류와 빠른 부하 전류가 변한다는 것을 또한 고점유 활용률을 가질 뿐만 아니라, 견딜 수 있는 8각형 완전히 라미네이트된 구조를 채택합니다.

모터의 기초적 냉각 방식은 그 자체의 송풍기로 IC06 즉, 외부 환기입니다 ; 그것은 또한 IC17일 수 있습니다 즉, 냉각 공기 유입구가 파이프이고 수단이 루버 배기입니다 ; 그것은 또한 IC37일 수 있습니다 즉, 냉각 공기 유입구와 수단이 파이프입니다. 그리고 자기환기 종류, 축류팬 타입, 클로즈 타잎, 공기 / 공랭장치 종류와 같은 많은 유도체 형태가 있습니다, 기타 등등은 냉각 공기 용적, 기압과 송풍전동기 권력을 위한 표 1이 각각 프레임 크기 모터를 요구하는 것을 봅니다. 모터의 전체 일련의 기초적 보호 수준은 IP21S입니다.

자동차 아우트렛 박스의 입장은 프레임 (이에 전방 박스)에서 오른쪽에 전송 말단 (전혀 커뮤테이터 엔드)로부터 보여집니다. 사용자가 아우트렛 박스가 프레임건너편에 위치되도록 요구하면, 명령할 때 반대 박스를 보여주세요. 모터축은 근본적으로 한 개의 축 연장이고 아우트렛 박스 (긍정 박스)에 직면하는 샤프트의 방향이 왼쪽 샤프트입니다. 만약 사용자가 필요하면, 그것이 또한 두배 축 연장으로 만들어질 수 있습니다. 샤프트의 기초적 회전방향은 시계 반대 방향인 것으로 커뮤테이터 엔드로부터 보여집니다. 모터의 전송 방식은 일래스틱 커플링입니다. 그것은 또한 어떤 반경 방향 하중 (벨트 또는 기어장치 전송)과 전송 방식으로 사용될 수 있고 무방한 반경 방향 하중이 부록 비에 곡선에 가치보다 더 크지 않아야 합니다.

3. 명령하기 위한 교육

1. 미안하지만, 주문하기 전에 모델사양과 필수 제품의 다른 자료를 결정하기 위해 제품 견본을 확인하세요 그리고, 최대한 많이 샘플에 수록된 표준 명세서 제품을 선택하세요. Z4-180-31 37KW 440V 1000r/min 피트 또는 IMB3으로 수평선상인 개별적으로 흥분한 180V와 같은 명령 계약에서의 모터 모델, 권력, 전압, 회전 속도, 여기 모드, 여자 전압과 구조적 설치 형태와 다른 자료를 보여주세요.
2. 거기가 두배 축 연장, 아우트렛 박스의 반대 박스의 디스플레이 위치, 샤프트의 역회전, 기타 등등과 같은 상품에 대한 특수한 요구 사항이 있을 때, 그것은 분명히 계약에서 나타내야 합니다.
3. 필요한 종류와 상술이 이 카탈로그에 수록되지 않으면 또는, 다른 특수한 요구 사항이 있다고, 계약 또는 검사용 생산 합의는 양쪽 당들 사이에 협상과 합의 뒤에 서명되어야 합니다.
4. 모터의 축 연장 키를 제외하고, 모든 부속물은 공급의 범위에 포함되지는 않습니다. 만약 사용자들이 솔, 브러시 홀더들, 기타 등등과 같은 부속물 또는 예비품을 필요로 하면, 사전에 계약에서 필수 부속품 또는 예비품을 보여주세요. 이름 생산과 양.
5. 만약 사용 환경이 특별하면, 그것이 미안하지만, 습기 있는 열대 종류로 만들어질 필요가 있고 원래의 모델 뒤에 TH를 보여줍니다.
