CE IEC Z2 일련 작은 고전압 DC 모터 115v 220v z2 작은 직류 전동기

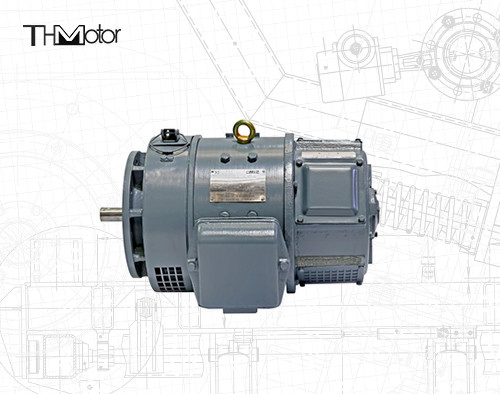

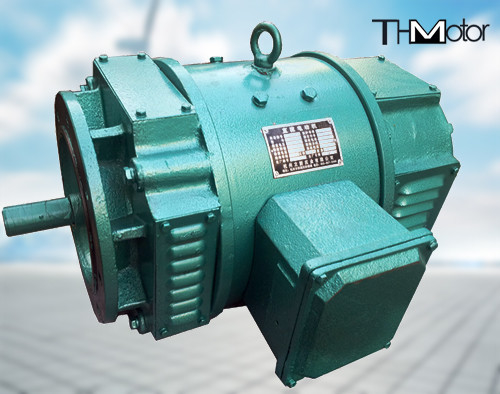

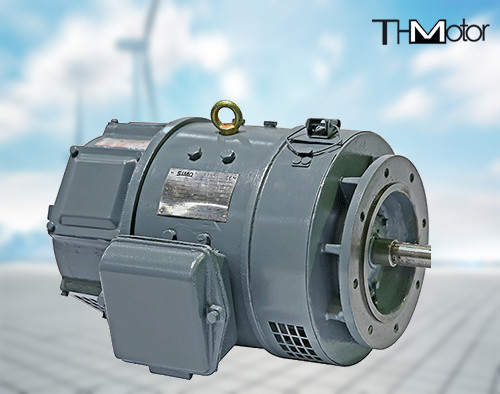

Z2 시리즈 소형 DC 모터

제품 개요

I. 개요
1. Z2 시리즈 소형 DC 모터는 중화인민공화국 기계산업부 JB1104-68에 의해 발행된 작은 DC 모터의 표준 시리즈입니다.그것은 신뢰할 수있는 성능과 낮은 가격의 장점이 있습니다, 그리고 여전히 인쇄 및 염색 기계, 포장 기계, 플라스틱 기계 및 기타 산업에서 널리 사용됩니다.

2. Z2 시리즈의 작은 DC 모터는 11 프레임 크기로 나뉘어져 있으며 각 프레임 크기는 두 개의 코어 길이가 있습니다. DC 모터, DC 발전기 및 DC 전압 조절 발전기에는 세 가지 유형이 있습니다.정상적인 작업 환경에 적합합니다.모터는 일반적인 전송에 사용되며, 발전기는 일반적인 DC 전원 공급원으로 사용되며, 전압 조절 발전기는 배터리 팩으로 사용됩니다.

3흥분 모드: 모터는 안정적인 윙링의 작은 양의 셔트 또는 다른 흥분입니다.
제너레이터는 복잡한 흥분 또는 다른 흥분 자기 (명압 230 볼트) 제너레이터입니다.전압 조절 발전기는 평행 흥분 자기 (시리즈 흥분 윙링 없이).
모터의 다른 흥분 자기 전압은 110 볼트 또는 220 볼트입니다.
모터의 정량 전압은 110 볼트이며, 110 볼트의 분리 된 흥분 전압이 있습니다.

4모터는 V 벨트, 스퍼 기어 또는 탄력 결합으로 구동 될 수 있으며 모터 베어링은 축 추진에 사용되지 않습니다.

5. Z2 시리즈 모터는 습한 열대 (TH) DC 모터로 만들 수 있습니다. 습한 열대 지역에서 사용 요구 사항에 따라 습도, 곰팡이 및 연기를 방지하는 특성을 갖습니다.별도로 합의해야 합니다..
Z2 시리즈 2-11 # 또한 ZYS-A 타코미터의 파생 메커니즘으로 만들 수 있습니다.

6Z2 시리즈 모터의 기본 시리즈는 자기 환기 모터입니다. 적용 된 armature 전압이 속도를 줄이기 위해 낮아지면,토크는 속도의 감소에 따라 감소합니다..

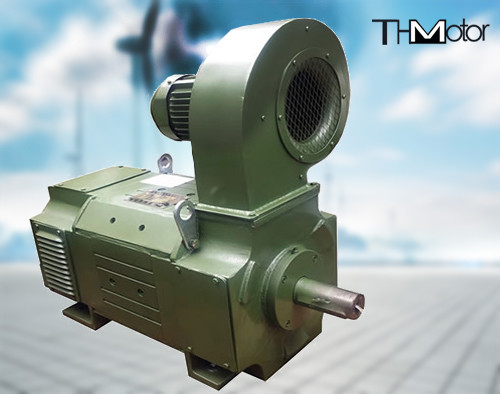

7. Z2 시리즈 6-11 모터는 또한 외부 블러 구조 유형으로 만들 수 있으며 블러는 샤프트 연장 끝의 끝 덮개 위에 설치됩니다.

8. Z2 시리즈 모터는 일반 산업용의 작은 DC 모터입니다. 모터는 2 이상의 일정한 전력 속도 조절 범위로 전기 드라이브에 적합합니다.1 및 과부하 용량은 1보다 높지 않습니다..5 배의 등급 토크. 그것은 금속 절단 기계 도구, 종이 제조, 염색 및 직물, 인쇄, 시멘트 및 기타 산업에서 사용할 수 있습니다. 발전기는 전력 공급원으로 사용될 수 있습니다.조명 또는 다른 일정한 전압 전원 공급.

둘째, 구조와 설치 유형
1. 모터는 사용자 요구 사항에 따라 일방 원형 샤프 연장입니다. 양축 연장으로 만들 수 있습니다. 프레임 번호1-6 모터는 개요의 4 번째 전송 모드에 따라 등급 토크를 전송 할 수 있습니다.7-11 프레임 동안, 코?? 터 끝의 샤프트 연장, 등급 토크를 전송할 수 있는 결합에 의해 구동됩니다,그리고 삼각형을 사용 하 여 벨트 타입 스퍼 기어 드라이브는 단지 등급 토크의 50%를 전송 할 수 있습니다.
2수평 모터의 출구 상자의 위치, 샤프트 연장 끝에서 볼 때, 기계 기지의 왼쪽에 있습니다. 사용자 요구 사항에 따라,출구 상자의 위치 기계 기저 오른쪽에서 만들 수 있습니다하지만 주문할 때 명시해야 합니다.
3Z2 시리즈 DC 모터는 정상적으로 앞으로 또는 역 회전에서 작동 할 수 있습니다.
4Z2 시리즈 발전기 및 전압 조절 발전기의 회전 방향은 샤프트 연장 끝에서 시계 반대 방향으로 간주됩니다. 사용 요구 사항에 따라그것은 또한 시계 방향으로 회전 발전기 또는 전압 조절 발전기로 만들 수 있습니다.하지만 주문할 때 알려야 합니다. 밝습니다.
5Z2 시리즈 발전기 및 전압 조절 발전기는 주문 요구 사항에 따라 Y 시리즈 3 단계 비동기 모터와 일치하는 전체 발전기 세트로 공급 될 수 있습니다.
6전압 조절 발전기의 명산 전력은 평균 전압 (135 볼트 110/160 볼트, 270 볼트 220/320 볼트) 의 전력입니다.전압이 평균 전압보다 높을 때, 그 출력 전력은 등급 전력보다 크지 않습니다. 전력, 전압이 평균 전압보다 낮을 때, 그 출력 전류는 등급 전류보다 크지 않습니다.
7DC 발전기 또는 DC 전압 조절 발전기는 바닥에 발을 가진 수평형의 한 종류에 불과합니다.
3모델 설명
Z는 "직접" 흐름, 2는 두 번째 국가 최종 설계, 수평선 다음 숫자는 프레임 번호와 철 코어의 길이를 의미합니다. -112, 11은 11 번째 프레임을 나타냅니다.,2은 긴 철핵을 나타냅니다.
4제품 성능
1기본 시리즈 DC 모터의 armature 전압은 1110V입니다; 220V의 두 가지 유형이 있으며, 명목 속도는 3000r/min, 1500r/min, 1000r/min, 750r/min 및 600r/min입니다.
2기본 시리즈의 DC 발전기의 명소 전압은 115V 및 230V이며 명소 속도는 2850r/min, 1450r/min; nfn960r/min, 총 3 종류입니다.
3기본 시리즈의 DC 발전기의 명소 전압은 110V/160V 및 220V/320V이며 명소 속도는 2850r/min 및 1450r/min입니다.
4위의 세 가지 기본 시리즈 모터 외에도, armature 전압은 180V이며, 기술적 데이터는 표 6에 표시되며, armature 전압은 440V입니다.
5위와 같은 데이터 외에도,어떤 사양의 모터도 다른 전압 수준 (하지만 사양에 의해 허용되는 최대 전압을 초과하지 않는) 과 대응하는 전력과 속도에 따라 도출될 수 있습니다., 하지만 별도로 협상해야 합니다.
