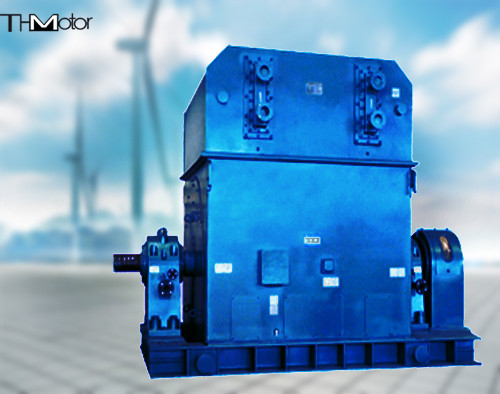

용광로송풍기 IEC GB 동안 1300KW 큰 동기 전동기

용광로송풍기를 위한 T5000 1300KW 대규모 동기 전동기

구조 설명
동기 전동기는 다양한 구조를 가집니다 : 일반적 두배 베어링 시트 구조 뿐 아니라 완전 중단, 샤프트리스, 베어링 세야틀스 구조, 반 중단, 단일 베어링 시트 구조가 또한 있습니다 ; 가동 고정자 구조 ; 보호 커버, 양의 압력 환기된 안전 구조와 컬렉터 링 ; 라운드와 박스-타입은 구성합니다, 태도가 양축 공세에 견딜 수 있고, 포워드와 반대, 기타 등등을 운영할 수 있습니다 ; 자기환기 냉각, 수평선상이고 수직 설치 ; 하락 링 앤드 브러시, 거기와 사이리스터 들뜬 구조는 또한 붓을 쓸 필요가 없는 들뜬 구조입니다. 전압 레벨은 380V, 3kV, 6kV, 10kV, 기타 등등입니다. 자동차 보호 유형은 IP00부터 IP54까지 다양한 보호 유형을 갖.
동기 전동기 이 담긴 골조, 끝 카버와 하부판은 모두 강철판으로 만들어집니다. 둘다 고정자와 태도는 온도 측정 요소를 갖추고 있으며, 그것이 모터스의 온도를 모니터링할 수 있습니다. 회전자는 두드러진 차폐형 자기극을 채택합니다. 팬들은 멍에의 양쪽 끝에 설치됩니다. 냉각 공기는 양쪽 끝에 엔드 캡으로부터 들어가고, 회전자 코어에 들어가고, 고정자 반경 방향 통풍 슬롯머신을 통하여 기계 베이스의 공기 배출구에 탈출합니다. 냉각 효과는 좋습니다. 덕트, 반 덕트 환기, 공기 물 냉방과 공기 공기 냉각 형태가 또한 있습니다 ; 태도는 끝 카버 미끄럼 베어링과 시트 미끄럼 베어링 (압유 순환식 냉각)와 끝 카버 롤링 베어링을 포함합니다 (그리스 윤활유, 기타 등등).

모델 설명
Ｔ-------동기 전동기
TK-------공기 압축기를 위한 동기 전동기
TL------수직 동기 모터
TKK-----공기 공기 냉각기와 동기 전동기
TM-----볼 밀을 위한 동기 전동기
TKS------공기 물 냉각기 동기 전동기로

이 일련의 모터스는 있습니다 고효율, 큰 동기 탈조 토크, 낮은 진동과 편리한 시설 및 정비의 특성을 가지고 있는 수평선상인 구조의. 고정자는 일반적으로 일체형 구조이며, 그것이 진공압 하에 F-클래스 VPI 용매가 없는 페인트로 가득 차 있어서, 고정자가 좋은 절연성능과 믿을 만한 기계적 성능을 가지고 있고, 벤처기업 동안 전자기력의 충격음에 견딜 수 있습니다. 모터가 좋은 작동 시작과 감쇠 능력을 가지고 있도록, 회전자는 군사 축성의 돌출부의 남극이 구성한다는 것 입니다, 자기극 철심이 고품질 랭간압연강판으로 만들어지고 가득 찬 댐핑 구조가 채택됩니다.
