원래 장소: | 중국 |
브랜드 이름: | THMotor |
인증: | CE |
모델 번호: | TDMK400 |
최소 주문 수량: | 1개 세트 |
---|---|
가격: | USD 20000-100000 |
포장 세부 사항: | 내항성이 있는 포장 |
배달 시간: | 70DAYS |
공급 능력: | 100SET/YEAR |
상품 이름: | 블러스트 송풍기 제강소를 위한 TDG 7800KW 대규모 동기 전동기 | 파워 레인지: | 400-15000kw |
---|---|---|---|
전압: | 6KV | 속도 범위: | 100, 125, 150, 167, 187.5, 200, 250, 300r/min |
막대기: | 60, 48, 40, 36, 32, 30, 24, 20 | 주파수: | 50 hz,60hz |
냉각 방식: | IC01,IC37,IC81W | IP 비율: | IP00, IP20, IP21, IP23, IP44, IP54, IP55 |
표준: | IEC, GB | ||
하이 라이트: | TDG 대규모 동기 전동기,TDG 돌풍 송풍기 제강소 모터스,돌풍 송풍기 제강소 모터스 6 킬로볼트 |

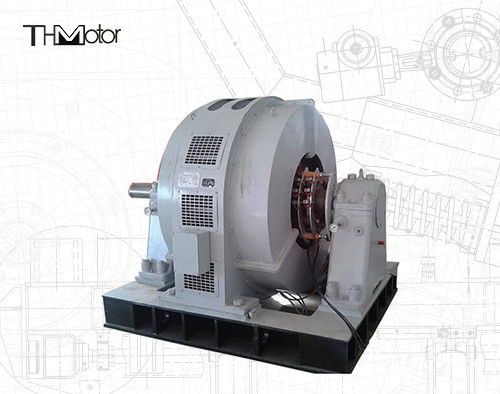

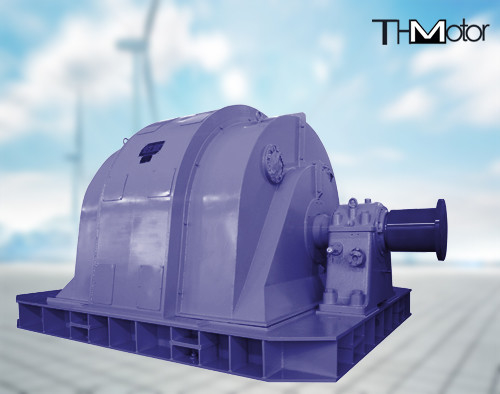

돌풍 송풍기 철강 공장을 위한 TDG 7800KW 대규모 동시 모터
TDG 시리즈 고출력 동기 모터는 제철소 소결 팬과 일치하는 특수 제품으로 용광로 송풍기 및 공기 터빈 압축기와 같은 기계적 부하의 거대한 관성 모멘트에 전력을 공급하는 데 사용할 수 있습니다.
모터 속도는 1000r/min입니다.합리적인 구조, 고효율, 토크 손실, 큰 관성 기계 부하 및 작은 진동 구동, 편리한 설치 및 유지 보수 및 기타 주목할만한 기능을 갖춘 제품.
특정 기술 동의 없이 전기 모터의 기술 요구 사항, 나머지는 고정 및 회전 기계 성능의 국가 표준 GB755 및 국제 전기 기술 위원회 IEC의 표준과 일치합니다.
전기 부품 기계적 치수, 공차는 표준 GB1800-1804 및 국제 표준 위원회 ISO 표준에 따릅니다.
비동기식 시동: 시동 모드가 사용될 때 전압 감소 시동이어야 합니다.기동시 모터의 단자전압이 정격전압의 0.6~0.7배 사이인지 확인하십시오.모터는 여자 장치 전용으로 일치해야 하며, 장비 투자 및 분로 여자 전류가 여러 번 정격 전류의 1.8배 이상일 때 강하게 여기되어야 합니다.
주파수 변환 시동: 전력이 7000kW보다 클 때 권장되는 주파수 변환 시동 및 해당 개인 디지털 여자 장치 일치.
IC91W 또는 IC81W의 모터 냉각 방법, 공랭식 냉각기가 있는 모터, 설치 유형은 IM7311 또는 IM1001, 인클로저 보호 등급 IP44입니다. 돌출 형태용 모터 로터, 전체 철골 구조용 극, 극 및 극용 고강도 합금강 볼트 좋은 접촉을 보장하고
고속 주행 중에 발생하는 기계적 응력을 견딜 수 있습니다.
TDG 시리즈 고전력 동기 모터(10kV) 기술 데이터
kW |
ㅏ |
EFF % |
이스트 /안에 |
티엠 /Tn |
Mst /Mn |
Tp/Tn |
(제트)kg.m2 |
V |
ㅏ |
나는 |
---|---|---|---|---|---|---|---|---|---|---|
2000년 | 222 | 96.2 | 6.5 | 2.01 | 1.85 | 1.4 | 4250 | 56 | 252 | 7311.01 |
2750 | 304 | 96.7 | 5.5 | 1.78 | 1.6 | 1.16 | 6500 | 59 | 276 | 7311.02 |
3300 | 364 | 96.9 | 5.84 | 1.75 | 1.71 | 1.24 | 9700 | 66 | 268 | 1001.02 |
3500 | 386 | 97 | 6.46 | 1.81 | 1.89 | 1.37 | 10500 | 69 | 262 | 7311.05 |
3600 | 397 | 97 | 6.28 | 1.79 | 1.84 | 1.33 | 10300 | 69 | 267 | 7311.05 |
4000 | 440 | 96.5 | 6.18 | 1.92 | 1.66 | 1.27 | 10500 | 78 | 258 | 7311.07 |
4200 | 462 | 96.5 | 5.88 | 1.87 | 1.58 | 1.21 | 11250 | 80 | 266 | 7311.07 |
4300 | 474 | 96.5 | 5.74 | 1.85 | 1.54 | 1.18 | 12500 | 81 | 269 | 7311.07 |
4600 | 506 | 96.5 | 5.37 | 1.79 | 1.44 | 1.11 | 14200 | 84 | 280 | 7311.07 |
5000 | 549 | 97.3 | 6.7 | 1.96 | 1.74 | 1.39 | 13500 | 91 | 268 | 7311.08 |
5300 | 582 | 97.3 | 6.33 | 1.91 | 1.64 | 1.31 | 13500 | 94 | 277 | 7311.08 |
6600 | 725 | 97.4 | 5.58 | 1.71 | 1.54 | 1.21 | 16250 | 109 | 344 | 7311.09 |
6900 | 758 | 97.3 | 5.34 | 1.68 | 1.47 | 1.16 | 17000 | 113 | 356 | 7311.09 |
7400 | 812 | 97.45 | 5.80 | 1.70 | 1.61 | 1.26 | 17000 | 120 | 344 | 7311.11 |
7800 | 855 | 97.5 | 5.51 | 1.66 | 1.52 | 1.2 | / | 124 | 357 | 7311.11 |
