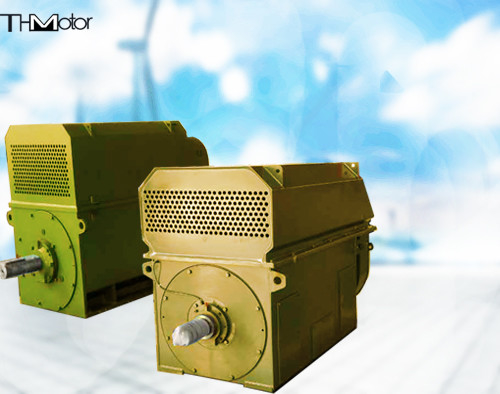

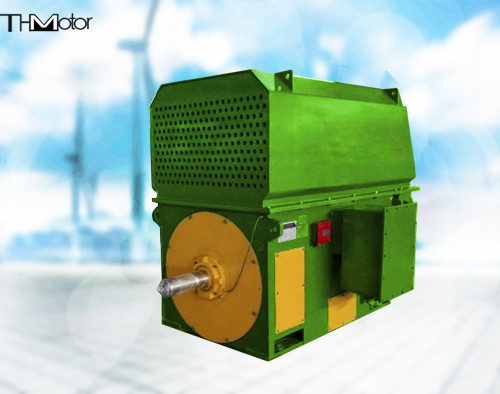

TDMK TM 대형 동기 전동기 10KV 석탄 분쇄기 모터 CE

TDMK TM 석탄 공장을위한 대형 동기 모터

TDMK500-36/2600 10kV 모터

매개 변수 설명
(1) 모터의 정격 매개 변수는 S1 작업 시스템에 기초한 연속 등급입니다.
(2) 정격 전압 : 일반적인 전압 레벨은 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V입니다.
(3) 정격 빈도 : 50Hz 또는 60Hz,
(4) 절대 녹색 등급 : F 등급.
(5) 정격 전력 계수 : 0.9 (선임)
(6) 모터의 표준 온도 측정 지점은 다음과 같이 구성됩니다.
1. 고정자 와인딩 온도 측정 요소 PT100, 각 단계에 대해 2, 총 6;
2. 베어링 측정 및 리프팅 요소 PT100, 1 전면 및 후면 베어링 각각,
(7) 셧다운 히터의 정격 전압은 380V, 220V를 선택할 수 있습니다.
(8) 정격 전압에서 정격 토크에 대한 스텝 아웃 토크의 비율 값 : 1.6
정격 전압에서 정격 토크 대 스톨 토크의 비율 값 : 0.6
정격 전압에서 정격 토크에 대한 풀인 토크의 비율 : 0.6
정격 전압에서 정격 전류 대 잠금 로터 전류의 비율 값 : 6.5 구조 설명
이 일련의 모터의 환기 및 냉각 방법은 사용자가 선택할 수 있습니다. 개방형 자연 환기 냉각으로 만들 수 있고, 냉각 방법은 IC01이며, 완전히 밀폐 된 덕트 환기 및 냉각 방법으로 만들 수 있으며, 냉각 방법은 IC21입니다. 또한 폐쇄 된 공기 냉각이며 냉각 방법은 IC86W, IPOO, IP23, IP44 또는 IP54입니다. 모터는 고정자, 로터, 베어링, 수집기 링 (슬립 링) 및 기타 구성 요소로 구성됩니다. 베이스 플레이트 구조가있는 상자 유형 또는 전통적인 라운드 프레임으로 만들 수 있습니다. .
고정자 코어는 저소득 콜드로 롤링 된 실리콘 스틸 시트가 중첩되고 누르고 눌려지며, 코어 섹션에는 방사형 환기 도랑이있어 모터 내부의 냉각 사이클을 개선합니다. 고정자 권선은 형성된 이중 스택 단기 코일을 채택하여 자기 전위 고조파를 개선하고 주파수 변환 방지 절연 재료 및 구조를 채택하며 끝은 안정적으로 고정되고 결합됩니다. 고정자 와이어 다이어그램과 철 코어가 우수하고 신뢰할 수있는 절연 성능, 높은 기계적 강도 및 강한 수분 저항의 특성을 갖는 고체 전체가되도록 진공 압력 함침 솔벤트 프리 페인트 공정 (VPI)을 채택합니다.
로터 와인딩은 열 소산 회전이있는 자기 등급 코일로 만들어집니다. 각 자기 극선은 플랫 구리 와이어로 용접되어 형성됩니다. 회전 샤프트와의 연결은 비둘기 꼬리 또는 T 꼬리를 채택합니다. 완전 댐핑 와인딩이 사용됩니다.
슬라이딩 베어링은 일반적으로 엔드 캡 베어링을 사용하며 시트 타입 베어링을 사용할 수 있습니다. 어떤 종류의 구조에 관계없이, 그것은 구형 자체 정렬 기능을 가지고 있습니다. 슬라이딩 베어링 구조는 절연 베어링을 채택하며 샤프트 확장 끝에 접지 브러시가 있습니다. 모터는 일반적으로 외부 축력을 참을 수 없으며 허용 축 모멘텀은 ± 0.5- ± 2rnm이며, 끝 덮개 유형 롤링 베어링 구조를 사용할 수 있습니다.
이 시리즈의 여기 모드 : 일반적으로 정적 사이리스터 여기 장치, 다른 유형의 여기 장치가 허용됩니다.
