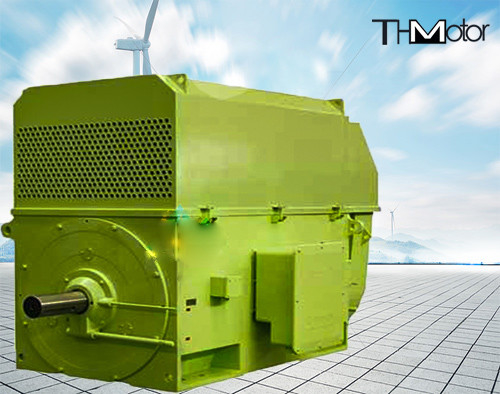

압연 강철을 위한 400 kw 내지 6000 kw IP23 IP54 IP55 전기 유도 고전압 교류 전동기

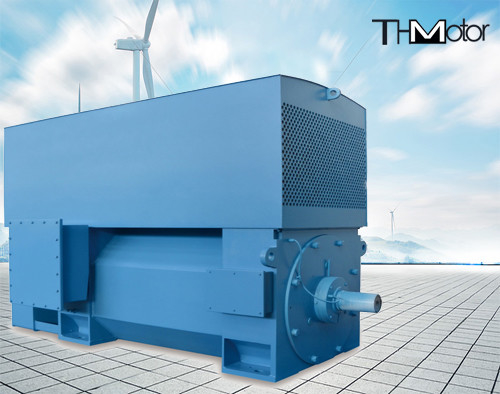

Ykk 시리즈 IP23 IP54 IP55 고전압 AC 모터 인덕션 모터

제품 개요

Y. YKS 및 YKK 시리즈 중형 고전압 3단계 비동기 모터의 전력 등급, 전기 성능, 설치 차원 및 허용도 (그림 제1호)355-630) 는 국가 표준 gb755 회전 모터 등급 및 성능을 준수합니다., 국제 전기 기술 위원회 표준 iec34-1 회전 모터 등급 및 성능 및 기계 산업 표준 jb/t7593, jb/t10315.1, jb/t10315.2등등

gb4942.1 및 iec34-5에 따르면, 이 시리즈의 모터의 보호등급은 IP23, ipw24,IP44 및 IP54 각각 IP23 모터는 사용자 요구 사항에 따라 IP44 ( 파이프 환기) 로 만들 수 있습니다. 사용자가 다른 보호 등급을 필요로하는 경우, 그들은 별도로 공급 될 수 있습니다

이 시리즈의 모터의 냉각 방법은 회전 전기 기계에 대한 gb/t1993 및 iec34-6 냉각 방법에 따라 ic01, ic611 및 ic81w입니다. 사용자가 다른 냉각 방법을 필요로하는 경우그들은 별도로 공급 될 수 있습니다.

이 시리즈의 모터의 구조 및 설치 유형은 IMB3 (발과 수평) 이며 gb997 및 iec34-7에 적합합니다. < 모터 구조 및 설치 유형 코드 >

1, 조직 설명

모터 기반은 강철 판에 의해 용접되어 있으며 전체 사각형 상자 구조를 채택하며 가벼운 무게와 강한 경직성의 특징을 가지고 있습니다.

스테이터는 외부 프레스 장착 구조를 채택하고, 스테이터 윙링은 F 클래스 단열을 채택하고 끝은 단단히 묶여 있습니다.전체 스테이터는 진공 압력 침착 용매 없는 페인트 (VPI) 프로세스를 채택, 그래서 스테이터는 좋은 전기 성능과 습도에 대한 성능을 가진 단단한 전체가됩니다

로터에는 두 가지 유형이 있습니다: 주사 알루미늄 및 구리 스트립. 주사 알루미늄 로터는 순수한 알루미늄에서 주사됩니다. 구리 스트립 로터는 구리 스트립에 의해 구리 스트립에 얽혀 있습니다.구리줄과 끝을 두고 맹세하며

반지는 신뢰할 수 있는 용접 과정을 채택

모터 베어링은 롤링 베어링 또는 슬라이딩 베어링이 될 수 있으며, 롤링 베어링이라면, 베어링 보호 등급은 IP54에 따라 설계되어야 합니다.기름으로 윤활하고 기름유와 기름 배수 장치가 장착되어 있습니다., 기계가 멈추지 않고 재충전 할 수 있습니다. 슬라이딩 베어링의 경우, 오일 공급 시스템은 일반적으로 사용자가 제공합니다.그리고 엔진의 효율은 관련 표준에 따라 기술 데이터 셰이트에 비해 약간 낮습니다. 주요 출구 상자는 독일 DIN 표준에 따라 설계되었습니다., 보호 등급은 IP54입니다. 그것은 일반적으로 모터의 오른쪽에 설치됩니다 (아치 연장 끝에서 볼 수 있습니다). 사용자의 요구 사항에 따라,그것은 또한 왼쪽에 설치 될 수 있습니다발생 상자의 출구 구멍은 네 방향으로 전환 될 수 있습니다: 위, 아래, 왼쪽 및 오른쪽

모터는 일반적으로 단일 샤프트 연장, 그리고 샤프트 연장 키는 평면 키, 또한 사용자에 의해 요구되는 두 개의 샤프트 연장로 만들 수 있습니다

사용자가 필요하면, 그들은 stator 와일링 및 베어링 온도 측정 요소를 설치 할 수 있습니다.

제품 사양
