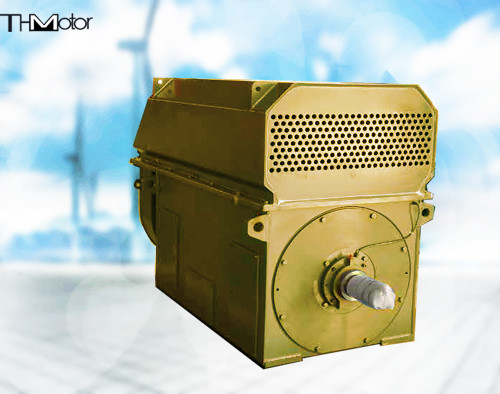

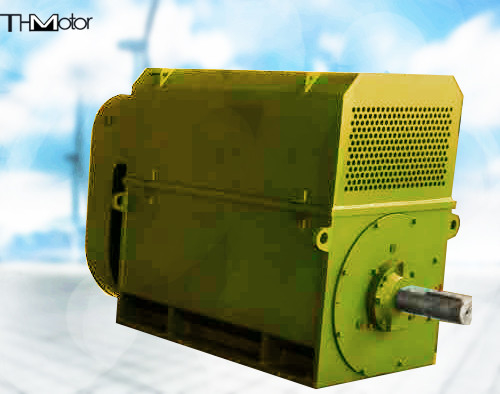

IEC GB TDMK 큰 동기 전동기

TDMK(TM) 시리즈 TDMK600-32/2150 10KV 모터

제품 개요

모터는 수평입니다.
실린더형 샤프트 연장, 다른 형태의 도영 (키 없이) 은 선택적입니다.
판 용접 기단, 선택적인 박스 타입 기단
슬라이딩 베어링 (끝 커버 타입 또는 좌석 타입), 복합 윤활 (또는 복합 윤활 + 고압 오일 톱) 을 채택합니다.
슬리프 링은 바퀴가 아닌 연장 끝에서 베어링 바깥에 위치하고, 회전 바퀴의 끝에는 인코더 설치 위치가 있습니다.슬리프 링 커버는 끝 커버에 고정됩니다.
셰프트 연장 끝에서 볼 때, 주요 연결 상자, 측정 연결 상자,그리고 난방 배선 기계 기지의 오른쪽쪽에 위치하고 있습니다 (또는 사용자 요구에 따라 왼쪽).
냉각 팬을 장착한 공기-물 냉각기는 상단형 프레임의 상단 (또는 옆) 에 설치됩니다.
설치 바닥판과 앵커 볼트, 선택적으로 설치 바닥판과 앵커 볼트, 주문 계약은 특별한 지침이 필요합니다.

TDMK(TM) 시리즈 TDMK500-36/2600 10KV 모터 매개 변수 설명
(1) 모터의 명목 매개 변수는 S1 작동 시스템에 기초한 연속 명목입니다.
(2) 등급 전압: 일반적인 전압 수준은 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V입니다.
(3) 주파수: 50Hz 또는 60Hz
(4) 절대 녹색 등급: F 등급
(5) 등급 전력 요인: 0.9 (우선)
(6) 모터의 표준 온도 측정점은 다음과 같이 구성됩니다.
1스테타터 롤링 온도 측정 요소 pt100, 각 단계에 2개, 총 6개
2- 베어링 측정 및 리프팅 요소 pt100, 1 앞 및 뒷 베어링 각,
(7) 종료 난방기의 명소 전압은 380V, 220V를 선택할 수 있습니다.
(8) 등급전압에서 스텝 아웃 토크와 등급 토크의 비율의 값: 1.6
스탠드 토크와 가등전압의 가등전동토크의 비율의 값: 06
부착 모멘트와 가등전압의 가등모멘트의 비율: 06
잠겨있는 로터 전류와 가등전압의 가등전류의 비율의 값: 6.5.
