TXZ 대형 브러시리스 동기 전동기 400-15000kw 3kv-11kv, 광업 및 시멘트 산업용 대형 시동 토크

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	THMotor
인증:	CE
모델 번호:	TDMK400

결제 및 배송 조건:

최소 주문 수량:	1SET
가격:	USD 20000-100000
포장 세부 사항:	내항성이 있는 포장
배달 시간:	70 일
공급 능력:	100SET/YEAR

상세 제품 설명

전력 범위:	400-15000kW	전압:	3kv-11kv
속도 범위:	100, 125, 150, 167, 187.5, 200, 250, 300r/min	폴란드:	60, 48, 40, 36, 32, 30, 24, 20
빈도:	50Hz,60Hz	냉각 방식:	IC01, IC37, IC81W
IP 비율:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	기준:	IEC, GB
강조하다:	TXZ AC 3상 브러시리스 동기 전동기 , TXZ 광산 밀 모터 , TXZ 석탄 밀 모터

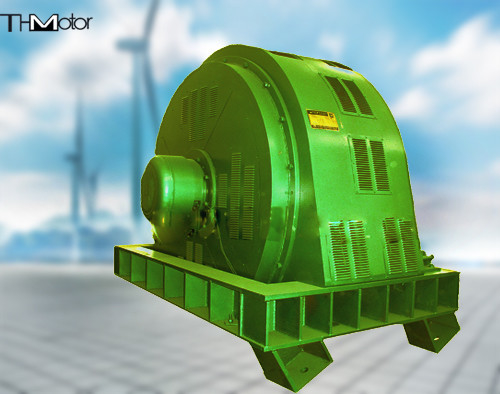

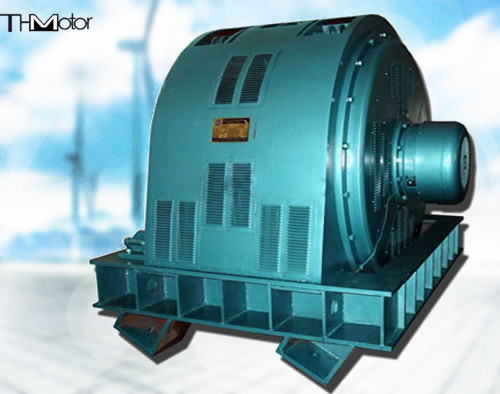

TXZ AC 3상 브러시리스 동기 전동기

TXZ 대형 AC 3상 브러시리스 동기 전동기는 광산 제분소, 석탄 제분소, 시멘트 산업 응용 분야 및 상당한 시동 토크가 필요한 기타 중부하 작업용으로 설계되었습니다.

제품 개요

TXZ 시리즈 동기 전동기는 주 속도 250r/min으로 작동하며 일반적으로 30° 각도로 설치됩니다. 이 전동기는 주로 배수 펌핑 스테이션에 사용되며 보호 등급 IP20, IP21 및 IP23으로 제공됩니다.

구조 구성

냉각 방식: 전동기는 IC81W 또는 IC91W 냉각 시스템을 사용하여 냉각됩니다.

보호 등급: 주 쉘에 노출된 활성 부품이 포함된 경우 보호 등급은 IP54입니다. 모든 노출된 활성 부품(권선 제외)이 절연된 방진 조치가 있는 쉘의 경우 보호 등급은 IP44일 수 있습니다.

설치 방법

사용 가능한 설치 구성에는 특정 압축기 요구 사항에 맞게 IM7311, IM7315, IM7312, IM7317 및 IM7115가 포함됩니다.

IM7311: 두 개의 시트형 베어링, 하나의 원통형 샤프트 연장, 받침대와 완전한 베이스 플레이트가 있는 수평 설치
IM7315: 두 개의 시트형 베어링, 하나의 플랜지 샤프트 연장, 받침대와 완전한 베이스 플레이트가 있는 수평 설치
IM7312: 두 개의 시트형 베어링, 두 개의 원통형 샤프트 연장, 받침대와 완전한 베이스 플레이트가 있는 수평 설치
IM7317: 두 개의 시트형 베어링, 하나의 플랜지 샤프트 연장 및 하나의 원통형 샤프트 연장, 받침대와 완전한 베이스 플레이트가 있는 수평 설치
IM7115: 비 샤프트 연장 끝단용 시트 베어링 1개(부하와 베어링 공유), 플랜지 샤프트 연장 1개, 받침대와 완전한 베이스 플레이트가 있는 수평 설치

특정 사용자 요구 사항에 따라 다른 냉각 방식, 보호 수준 및 설치 방법으로 사용자 정의 구성을 제조할 수 있습니다.

모터 구조

이 모터는 미적 외관과 컴팩트한 디자인의 사각형 박스 구조를 특징으로 합니다. 주요 구성 요소에는 고정자, 회전자, AC 여자기, 회전 정류 디스크, 정적 여자 장치, 정션 박스, 베어링, 냉각기(누수 방지 장치 포함) 및 베이스가 포함됩니다.

주 모터는 독립적인 캐비티로 작동하며, AC 여자기와 회전 정류 디스크는 비 구동단 시트 베어링 외부에 위치합니다. 주 모터는 모터 베이스의 통풍구를 통해 냉각 공기와 열을 교환하는 공기 덕트 시스템을 사용합니다. 이중 샤프트 연장 드라이브의 경우 여자기와 회전 정류자는 내부적으로 통합될 수 있습니다. AC 여자기, 회전 정류 디스크 및 주 회전자는 동축으로 연결되며, 여자 리드는 샤프트의 중앙 리드 구멍을 통과합니다.
